钛管焊缝缺陷是由于钛管焊接时，因氩弧焊枪形成的氩气气体维护层只能维护好焊接熔池不受空气的有害作用，而对已凝固而处于高温状态附近的焊缝及其附近区域则无保护作用，而处于这种状态的钛管焊缝及其附近的区域仍有很强的吸收空气中的氮及氧的能力。
钛管焊接时，气孔是经常碰到的一个主要问题。形成气孔的根本原因是由于氢影响的结果。防止产生气孔的工艺措施主要有：
1.选择焊接合适的工艺参数、焊接规范，增加深池停留时间使用便于气泡逸出，可有效地减少气孔。
2.在高纯度的氩气保护下进行焊接，氩气纯度不应低于99.99%
3.彻底清除钛管、钛板和钛板管眼表面上的氧化皮油污等有机物。可以用化学和机械方法清洗。
4.对熔池施以良好的气体保护，控制好氩气的流量及流速，防止产生紊流现象，影响保护效果。
在进行钛合金焊接时，因氩弧焊枪形成的氩气气体保护层只能保护好焊接熔池不受空气的有害作用，而对已凝固而处于高温状态附近的焊缝及其附近区域则无保护作用，而处于这种状态的钛管焊缝及其附近的区域仍有很强的吸收空气中的氮及氧的能力。随氧化程度逐步加重，钛合金焊缝颜色发生变化及焊缝塑性下降的规律。银白色(无氧化)，金黄色(TiO,轻微氧化)，蓝色(Ti2O3，氧化稍为严重)，灰色(TiO2，氧化严重)。
钛合金焊接时，焊接接头产生热裂纹的可能性很小，这是因为钛及钛合金中S、P、C等杂质含量很少，由S、P形成的低熔点共晶在晶界很少生成，加之有效结晶温度区间窄小，钛及钛合金凝固时收缩量小，焊缝金属不会产生热裂纹。
钛管及钛合金管焊接时，当焊缝含氧、氮量较高时，随着温度的上升，钛及其合金吸收氢气、氧气和氮气的能力逐渐上升。钛从250℃开始吸氢，从400℃开始吸氧，从600℃开始吸氮。由于钛合金同O2、N2、H2的亲和力高，接头中含有这些气体时会使接头变脆，降低钛合金焊接接头的冲击性能、塑性和韧性。

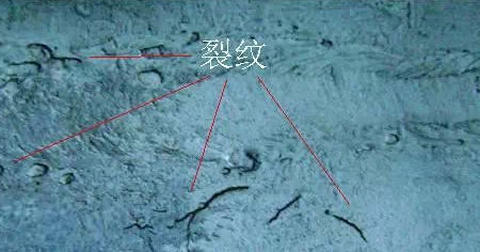

钛合金中含有氢时会在热影响区产生延迟裂纹。而当焊缝中含氧、氮量较高时，焊缝或热影响区在较大的焊接应力作用下也会出现裂纹，该裂纹也属于延迟裂纹。因此惰性气体(或真空室)保护是非常必要的。
由于使用真空室本钱较高，所以一般使用惰性气体保护的方法。保护气体主要有氦气和氩气，由于氦气价格高于氩气，一般来说，对不是特殊要求的钛合金的焊接接头和热影响区，使用高纯氩气进行保护就可以防止氧化。
