目前市面上主要有两种耐磨钢板，一种是耐磨复合钢板，另一种是热处理耐磨钢板，比如JFE-EH C400、DILLIDUR 400、NM400等。如何选择这两种耐磨钢板，需要了解两种钢板之间的区别，下面从几方面进行一下对比：
一、定义
耐磨复合钢板是指在普通钢板的基板上通过堆焊方法复合高合金耐磨层，结合耐磨层的耐磨性能和基板的承载、变形能力和可焊接性能。耐磨层的硬度一般在HRC52-64之间。
热处理耐磨钢板是指低合金钢板在轧制过程中淬火硬化，或对低合金钢板进行热处理淬火硬化后的钢板，有时也称为调质钢板。硬度一般在HB360-550。
二、耐磨机理和耐磨性能
耐磨复合钢板的耐磨层是高合金成分，金相组织中有大量高硬度合金碳化物（HV1600左右）镶嵌在基体上，起抗磨作用的主要是碳化物。耐磨层的实际微观硬度远高于测定的宏观硬度，其强化方式与硬质合金相同。虽然耐磨层硬度很高，但可承载强度很低，另外，基板为普通钢板，并不具有耐磨性能。
热处理耐磨钢板是整体淬火硬化，通体都具有耐磨性，金相组织中主要是马氏体，使整体硬度和强度得到大大提高，微观硬度和宏观硬度基本相同。
三、耐温性能
耐磨复合钢板的耐磨层是高合金成分，在一定的温度下还有二次硬化的效果，一般能在650℃以下工作。
热处理耐磨钢板在高于250℃使用就逐渐退火失去硬度，使耐磨性能大大下降。热切割和焊接过程也会在热影响区产生硬度下降。
四、可加工性能

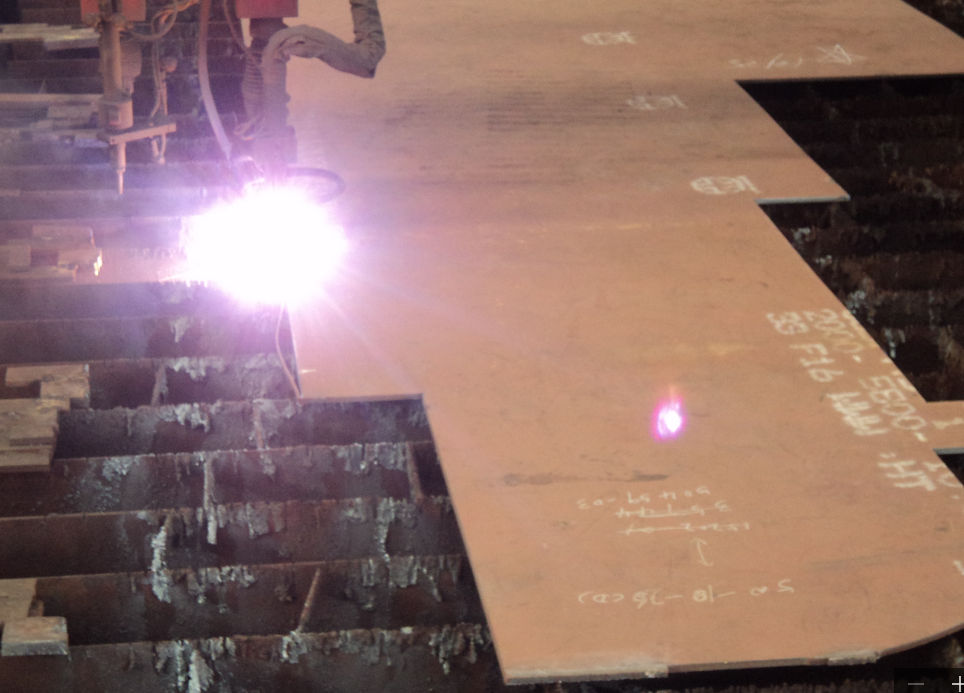

耐磨复合钢板热切割时一般只能采用等离子切割，成型受限制较多，折弯性能远不如热处理耐磨钢板，高合金堆焊层基本无法实现机加工，焊接也只能在基板上进行。

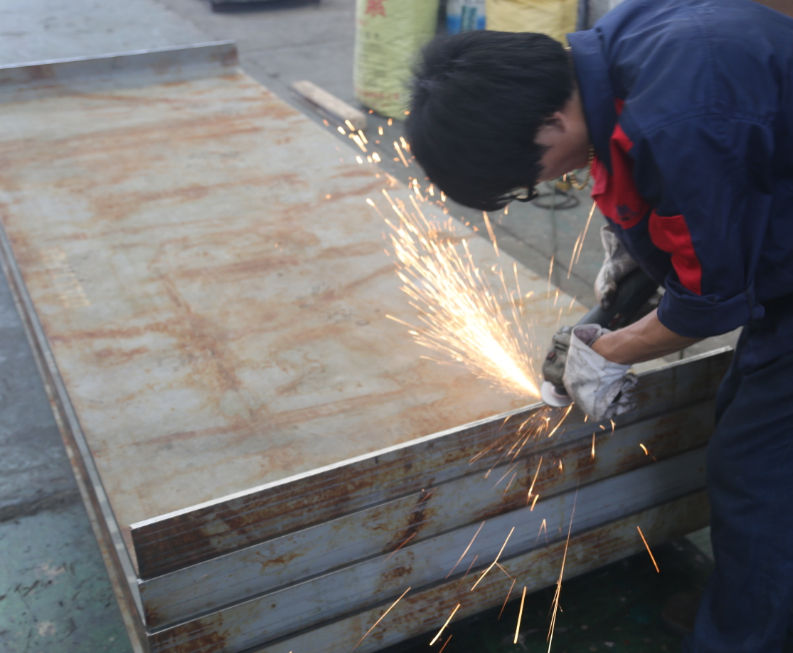

热处理耐磨钢板可适用所有的切割下料方式，折弯成型性能较好，在遵从一定工艺的情况下，机加工和焊接也可以可靠地实现。
更多信息和服务：
耐磨钢板切割下料
JFE耐磨钢板
DILLIDUR耐磨钢板
